Ви, мабуть, не думаєте про те, як ваш двигун залишається холодним. І це нормально. Поки що стрілка термометра знаходиться у зеленій зоні, кому до цього справа? Але чи знаєте ви, яка система охолодження знаходиться під вашим капотом?
Якщо ви керуєте автомобілем, випущеним протягом останніх сорока років, то з ймовірністю, близькою до стовідсоткової, він оснащений системою рідинного охолодження. Суміш води та антифризу циркулює по двигуну, поглинає тепло та віддає його в радіатор. Це ефективно. Це складно. Це стандарт.
Але деяким двигунам цей «суп» не потрібний. Жодних радіаторів. Жодних водяних насосів. Жодних шлангів, що лопнули в розпал зими. Звучить як магія, але це фізика. А саме, це застаріла конструкція, звана двигуном з повітряним охолодженням. Ви, мабуть, бачили такий. Просто не знали, на що звертати увагу.
Зміст
Як насправді працює конструкція двигуна з повітряним охолодженням
Концепція дуже проста: обдувати двигун повітрям, щоб він не розплавився.
Сучасні системи рідинного охолодження працюють по замкнутому контуру. Охолодна рідина забирає тепло, надходить у радіатор, повітря охолоджує рідину, і цикл повторюється. Двигуни з повітряним охолодженням не хочуть з цього нічого. Вони покладаються на пряму дію. Щоб бути справедливими, кожен двигун технічно охолоджується повітрям у кінцевому рахунку, оскільки навіть радіаторам потрібен потік повітря для відведення тепла. Але ми не будемо тут чіплятися до деталей. Ми говоримо про двигуни, які обходяться без рідинного посередника.
То як вони справляються? Ребрами. Безліч ребер.

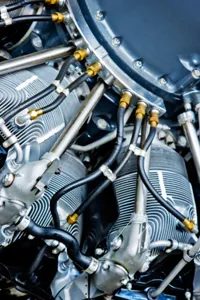

Алюмінієві ребра відходять від стінок циліндрів та головок блоку. Ці ребра значно збільшують площу поверхні, відкриту для повітря. Тепло передається від металу до ребер, а потім розсіюється в атмосфері. В автомобілях вентилятор примусово наганяє повітря на ці ребра. У мотоциклах і літаках швидкість руху транспортного засобу забезпечує достатній потік повітря через моторний відсік, щоб підтримувати температуру в допустимих межах.
Деякі системи діють ще агресивніше. Повітроводи направляють повітря на гарячі ділянки. Двигуни літаків часто використовують системи екранів (baffling), щоб утримувати повітря під високим тиском у ребер, максимізуючи теплообмін.
У них є ще один козир у рукаві: горизонтально-опposed циліндри. Уявіть собі “боксери”. Циліндри спрямовані у протилежні сторони та широко рознесені. Таке компонування дозволяє повітря вільно циркулювати навколо кожного циліндра, на відміну від щільного компонування традиційного рядного або V-подібного двигуна. Деякі системи навіть оснащуються масляними радіаторами для контролю температури мастила, оскільки олія приймає на себе частину теплового навантаження.
Чи тепер це звучить як магія? Скоріше ні. Це звучить як інженерія, яка ставить простоту вище за ефективність.
Де ви все ще знайдете двигуни з повітряним охолодженням
Отже, якщо охолодження рідини є стандартом, чому двигуни з повітряним охолодженням все ще існують? Вони не зникли. Вони просто відступили до специфічних ніш, де їх особливості стають перевагами.
Ви не знайдете їх у середньому седані. Але уважно подивіться на ці сектори:
- Класичні та автомобілі для ентузіастів : Volkswagen Beetle, Porsche 911 (до 1998 року). Це головні представники технології повітряного охолодження. Звук, обслуговування, запах – все це частина їхньої привабливості.
- Мотоцикли : Harley-Davidson, Ducati, Honda. Багато мотоциклів, як і раніше, використовують двигуни з повітряним або повітряно-олійним охолодженням. Чому? Найменша вага. Менше крапок відмови. І на мотоциклі потік повітря не є проблемою, коли ви рухаєтеся.
- Загальна авіація : Більшість малих поршневих літаків використовують двигуни з повітряним охолодженням. Надійність там має вирішальне значення. Витік рідини, що охолоджує, на висоті 10 000 футів – це катастрофа. А перегрітий двигун це просто неприємність, з якою можна впоратися, знизивши потужність.
- Малі двигуни : газонокосарки, генератори, бензопили. Тут перемагає простота. Вам не потрібний радіатор для косарки, яка працює годину у вихідні дні.
Чому автомобілі перейшли на рідинне охолодження?
Якщо повітряне охолодження простіше, чому Volkswagen та Porsche зрештою перейшли на двигуни з рідинним охолодженням?
Ефективність. Шум. Викиди.
Повітря
Чому повітряне охолодження все ще актуальне у 2024 році
Ви не побачите їх на конвеєрі сучасного автозаводу. Принаймні не в масовому виробництві. Ера автомобілів з повітряним охолодженням мертва, похована під гнітом екологічних норм та непохитним прагненням до підвищення термічної ефективності. Але ж мертва? Не.
Сідайте на мотоцикл. Запускайте газонокосарку. Потрапите в кабіну Cessna 172. Перед вами та сама фундаментальна технологія, що приводила в рух оригінальний Beetle. Двигун з повітряним охолодженням не зник; він просто перемістився у ті сфери застосування, де його специфічні особливості є перевагами, а чи не недоліками.
Плюси та мінуси роботи без охолодної рідини
Давайте на мить відкинемо романтику. У системі повітряного охолодження немає радіатора. Нема водяного насоса. Немає шлангів для охолоджувальної рідини. Нема антифризу.
Все.
Якщо це звучить як мрія для будь-кого, хто хоч раз з жахом дивився на мокру пляму під своєю машиною, ви маєте рацію. ** Ніяких витоків охолоджуючої рідини. ** Ніколи. Вам ніколи не доведеться міняти водяний насос. Економія ваги також реальна. Менше деталей менше металу. А у розпал зими? Вони швидко прогріваються. Не потрібно чекати, доки відкриється термостат. Немає ризику того, що замерзла рідина розірве блок циліндрів.
Але за все доводиться платити.
Управління тепловим режимом – це кошмар порівняно з рідинним охолодженням. Повітря – жахливий провідник тепла порівняно з рідиною. Щоб компенсувати це, потрібна площа поверхні. Багато. Ті ребра на двигуні VW Boxer або на поршневому двигуні невеликого літака – це не прикраса. Це вся система охолодження.
А потім є вентилятор. Великий, негарний вентилятор, що пожирає потужність. В автомобілі цей вентилятор забирає кінські сили. Це компроміс: ви втрачаєте ефективність, щоб двигун не розплавився. Для високопродуктивного спортивного автомобіля чи повсякденного транспорту це невигідна угода. Консенсус в автомобільному світі зрозумілий: недоліки переважують переваги для легкових автомобілів. Вони дуже легко перегріваються. Вони голосніші. Їх важче налаштувати під сучасні екологічні стандарти.
Але поставте такий самий двигун на ендуро-мотоцикл? Він ідеальний. Поставте на маленький літак? Він надійний. Використання визначає інженерне рішення.
Як насправді працюють двигуни з повітряним охолодженням
Це простіше, ніж ви вважаєте.
Нехай повітря проходить над двигуном.
Ось у чому суть. Але поняття “потік” тут виконує величезну роботу. В автомобілі це повітря примусове. Вентилятор затягує через моторний відсік, через ребра і виводить назовні. У мотоциклі роботу виконує рух уперед. У літаку цим займається повітряний гвинт.
Ребра? Це радіатори охолодження. Вони відводять теплову енергію від стінок циліндрів та головок. Без них двигун зварить сам себе. З ними ви маєте запас безпеки. Поки що він не закінчиться.
Реальність для ентузіастів
Чи надійні вони?
Для машин, для яких вони були призначені, так. Двигун невеликого літака може пропрацювати тисячі годин з мінімальними турботами. Ендуро-мотоцикл можна експлуатувати в жорстких умовах, кидати, гнати по бруду, потім висушити на повітрі, і він знову готовий до роботи. Простота це і є надійність.
Але спробуйте впхнути цю простоту в седан вагою 2000 фунтів, який має відповідати стандартам EPA? Це перетворюється на головний біль. Двигун з повітряним охолодженням у контексті автомобіля часто сприймається як пережиток минулого. Чарівний, звісно. Porsche 911 (епохи 930/964) – легенда. VW Bus – значок. Але з суто інженерної точки зору? Це компроміс.
Ви отримуєте простоту. Ви отримуєте економію ваги. Ви отримуєте цей сирий, механічний звук.
Ви відмовляєтесь від термічної стабільності. Ви відмовляєтесь від питомої потужності. Ви приймаєте той факт, що ваше авто поводитиметься по-різному в липні та в січні.
Це погано?
Залежить від того, що ви будуєте. Якщо ви женетеся за круговим часом у клімат-контрольованому гаражі, можливо, так. Якщо ви будуєте багінг для Baja або відновлюєте класичний автомобіль, який має відчуватись як у 1974 році? Це єдиний правильний шлях.
Технологія не мертва. Вона просто спеціалізована. І для тих з нас, хто любить розуміти, як все влаштовано, це приємне місце. Просте. Відкрите. Чесне.
Що у цьому поганого?
