Як працюють автоматичні коробки передач: Розбір планетарного ряду

Забудьте про педалі зчеплення. Відмовтеся від важеля перемикання передач. Якщо ви керуєте автомобілем з автоматичною коробкою, ви вже прийняли той факт, що після того, як ви перевели селектор у положення Drive (Рух вперед), машина бере керування на себе. Але ось що вам ніхто не розповідає: автоматична коробка передач та її гідротрансформатор досягають тієї ж мети, що й механічна коробка передач – передають потужність двигуна на колеса. Просто для цього вони використовують інші механічні принципи.

Магія відбувається усередині корпусу. А починається вона із планетарних рядів. Це незаслужено забуті герої сучасної автомобільної інженерії.

Зміст

Призначення автоматичної коробки передач

Перш ніж заглиблюватися у пристрій шестерень, подивимося на опис завдання. Механічна коробка передач вимагає, щоб водій вручну вибирав передавальні числа. Ви вичавлюєте зчеплення, переміщаєте важіль, відпускаєте зчеплення. Це – фізичний процес. Це потребує залучення.

Автоматична коробка передач повністю знімає це навантаження. Вона використовує комбінацію гідравлічного тиску, електронних систем керування та механічних компонентів для перемикання передач у потрібний момент. Водій просто натискає на газ чи гальмо. Автомобіль сам вирішує, коли переключити передачу.

Чому це так здорово? Тому що це забезпечує більш плавне прискорення, кращу економіку палива в пробках і менше зносу трансмісії в порівнянні з погано виконаним перемиканням на механіці. Крім того, на ній просто легше їздити.

Планетарний ряд: Основний механізм

Серцем більшості автоматичних коробок передач є планетарний ряд. Це складна система шестерень, яка дозволяє отримувати різні передавальні числа без необхідності використання кількох наборів шестерень, як у механічній коробці.

Планетарний ряд складається із трьох основних компонентів:

Сонячна шестерня: Центральна шестерня.
Сателіти: Менші шестерні, що обертаються навколо сонячної шестерні.
Коронна шестерня: Зовнішня шестерня із внутрішніми зубами, яка зачіпляється із сателітами.

Утримуючи один компонент нерухомим, рухаючи інший і знімаючи крутний момент з третього, можна отримати різні передавальні числа, режим овердрайву (підвищеної передачі) і навіть задній хід. Це розумна механічна головоломка.

Як працюють планетарні шестерні

Уявіть, що сонячна шестерня з’єднана із двигуном. Сателіти зачіплюються як із сонячною шестернею, так і з коронною. Якщо утримувати коронну шестерню нерухомої і обертати сонячну, сателіти обертатимуться навколо неї, рухаючи каретку, з’єднану з вихідним валом. Це створює зниження швидкості та збільшення крутного моменту.

І навпаки, якщо утримувати каретку із сателітами нерухомою і приводити в рух коронну шестерню, сонячна шестерня обертатиметься швидше, створюючи передавальне число овердрайву. Все залежить від того, який компонент утримується, який рухається, а з якого знімається вихідний крутний момент.

«Планетарний ряд є ключем до всієї системи. Він дозволяє створити компактну, ефективну та універсальну конструкцію трансмісії».

Гідравлічне та електронне управління

Самі планетарні шестерні пасивні. Вони не знають, коли потрібно перемикати передачу. Тут на допомогу приходять гідравлічні та електронні системи.

Гідравлічний тиск, створюваний трансмісійним маслом і контрольований гідроблоком, впливає на фрикційні муфти та гальмівні стрічки всередині коробки передач. Ці муфти та стрічки утримують певні компоненти планетарного ряду нерухомо, забезпечуючи необхідне передаточне число.

Сучасні автоматичні коробки використовують електронні блоки керування (TCM) для моніторингу швидкості автомобіля, навантаження на двигун, положення дросельної заслінки та інших факторів. Блок управління визначає оптимальний момент перемикання та відправляє сигнали на соленоїди

Як планетарні передачі забезпечують роботу автоматичної коробки передач

Автоматична коробка передач виконує те саме основне завдання, що й механічна. Вона підтримує роботу двигуна у вузькому оптимальному діапазоні обертів, забезпечуючи при цьому широкий діапазон вихідних швидкостей. Якщо виключити коробку передач із системи, ви залишитеся з одним передатним числом. Вам доведеться йти на компроміс – наприклад, вибрати передавальне число, розраховане на швидкість 80 миль/год. Якщо ви рушите з місця на такій передачі, автомобіль буде повзти без прискорення. Якщо ж розігнатися до швидкості руху по автомагістралі, двигун ревитиме, досягаючи своїх меж. Він швидко зноситься і стане практично некерованим.

Шестерні вирішують цю проблему. Вони збільшують крутний момент і утримують двигун у потрібному діапазоні обертів. Однак, буксирування змінює правила гри. Буксирування важкого причепа може призвести до закипання трансмісійної рідини. Тепло руйнує ущільнення та мастило. Якщо ви буксируєте, вам потрібний додатковий охолоджувач коробки. Це недорогий засіб захисту від перегріву та руйнування вашого редуктора.

Основна відмінність механічної та автоматичної систем полягає у способі зміни передавальних чисел. У механічній коробці зчеплення підключає та відключає різні групи шестерень на вихідному валу. Автоматична коробка використовує фіксований набір шестерень для всіх необхідних передавальних чисел. Секретний інгредієнт? Планетарна передача Саме вона є ключовим механізмом, який забезпечує таку можливість.

Розуміння пристрою планетарної передачі

Давайте розберемося, як працює ця складна конструкція.

Увімкніть автоматичну коробку передач, і ви зіткнетеся зі справжнім хаосом. Вона дуже строга. Тісна. Усеяна гідравлічними лініями, сталевими пластинами та складними металевими деталями. У ній є шестеренний насос, що перекачує рідину. Оснащена багатодисковим зчепленням у масляній ванні, воно включається та вимикається. Є стрічка, яка блокує обертання. Але якщо ваше серце не б’ється, це нічого не означає.

Серцем є планетарний редуктор.

Він розміром із диню. Ось і все. У нього лише один основний компонент. Однак цей єдиний компонент впливає на всі передавальні числа, створювані коробкою. Решта механізму – гідравліка, зчеплення та ремені – виконує лише допоміжну роль. Їхня єдина функція — приводити в дію планетарну передачу. Виконувати накази.

Ви, можливо, пам’ятаєте цю конструкцію із нашого попереднього обговорення механізмів передач. Той самий принцип використовується в електричній викрутці. В одній автоматичній коробці ви отримуєте два повних набору планетарних передач, які складаються в один компактний вузол. Це диво техніки, зване стиском.

Щоб зрозуміти, як це працює, нам потрібно розібрати її на складові. Планетарні передачі складаються із трьох основних елементів:

Сонячна шестерня
Планетарні шестерні та їх водило
Кільцева шестерня

Ось перелік. Трюк полягає в тому, що будь-який із цих трьох елементів може бути вхідним. Будь-які два можуть бути вихідними. Не має значення, який із них зафіксований. У цій суміші відбувається щось чарівне. Ви можете вибрати, хто рухається, хто рухається, а хто залишається нерухомим. Саме ця конфігурація визначає передавальні відносини.

Давайте подивимося дані, витягнуті з типової коробки передач.

Розрахунок передавального числа

Уявіть собі кільцеву шестерню з 72 зубами. З нею зачіпляється сонячна шестерня з 30 зубами.

Це не просто цифри. Це ваша основа.

Виходячи з цих двох чисел, можна отримати величезну кількість передавальних відносин. Фіксуючи різні елементи і подаючи потужність на різні елементи, коробка передач може збільшувати момент, що крутить, знижувати швидкість і навіть змінювати напрямок обертання. Все це математика, прихована за сталлю та гідравлікою.

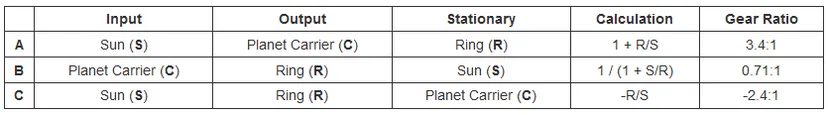

Зафіксуйте будь-які два з трьох основних компонентів планетарної передачі – сонячну шестерню, водило або кільцеву шестерню – і весь механізм заблокується. Ви отримаєте фіксоване з’єднання з передавальним числом 1:1. Жодного прослизання. Жодної затримки. Тільки прямий механічний зв’язок.

Уважно подивіться на передавальні числа. Перше – це знижувальна передача. Вхідний вал обертається швидко, вихідний повільно. Крутний момент множиться, швидкість зменшується. Друге передатне число змінює все навпаки. Це підвищує передача (овердрайв). Вихідний вал обертається швидше за вхідний. Саме від цього режиму залежить ефективність руху шосе. Третій варіант – ще одне зниження, але тут є нюанс: напрямок обертання вихідного валу змінюється на протилежне. Реверс – це не магія. Це просто перестановка фізичних принципів.

У математиці приховані та інші співвідношення. Існують інші комбінації. Але в автоматичній коробці передач важливі лише ці три. Перегляньте анімацію нижче, щоб побачити, як зубчаста передача створює кілька передавальних чисел без включення або вимкнення додаткових елементів. Ефективність через простоту.

Два таких зубчастих набору, з’єднаних послідовно, забезпечують чотири передні передачі та одну задню, які зазвичай надає автоматична коробка. Ми зберемо їх у наступному розділі.

Складовий планетарний зубчастий механізм

Ця автоматична коробка передач використовує складовий планетарний зубчастий механізм. Зовні він виглядає як один планетарний ряд, але всередині поводиться як два планетарні ряди, злиті воєдино.

Кільцева шестерня є постійним вихідним елементом для всієї коробки передач. Але всередині складність подвоюється. Дві сонячні gears. Два набори сателітів. Все сходиться у точному, синхронізованому танці.

Давайте розберемо компоненти:

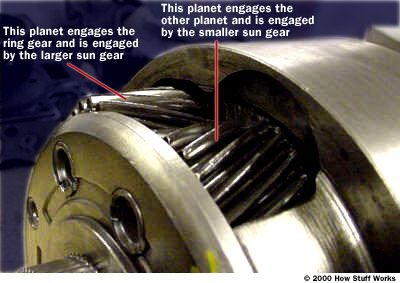

Геометрія планетарного carrier і зачеплення з кільцевою шестернею

Див збирання планетарного carrier. Конструкція не є симетричною. Зокрема, планетарна шестерня праворуч розташована нижче, ніж її аналог зліва. Це вертикальне усунення повністю змінює потік потужності.

Права планетарна шестерня ніколи не контактує з кільцевою шестернею. Вона безпосередньо зачіпляється з іншою планетарною шестернею. Тільки ліва планетарна шестерня входить у зачеплення з кільцевою шестернею. Саме ця конфігурація визначає, як момент, що крутить, передається через зубчасту передачу.

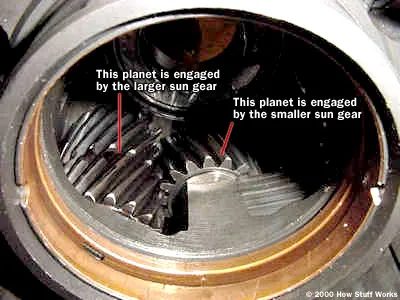

Всередині планетарного редуктора

Конструкція оманливо проста. Ви можете побачити, як шестірні збігаються або не збігаються. Вся справа у важелі.

Короткі сателіти виконують спеціальну функцію. Вони взаємодіють лише з малим сонячним колесом. І лише з ним. Жодних зайвих зв’язків. Це з’єднання визначає передачу моменту, що крутить, для конкретного передавального числа.

Довгі сателіти – це «важковаговики». Вони мають дві точки зачеплення. З іншого боку, вони входять у зачеплення з великим сонячним колесом. З іншого боку, вони пов’язані з малими сателітами. Таке подвійне зачеплення створює складовий шлях передачі потужності.

Довгі сателіти діють як посередники та утворюють міст між великим сонячним колесом та малими сателітами.

Чому це важливо? Тому що це дозволяє трансмісії обробляти різні комбінації швидкості та крутного моменту без перемикання передач. Геометрія робить всю роботу. Короткі шестерні обертаються вільно, доки не вступлять у зачеплення. Довгі шестерні залишаються жорстко пов’язаними зі своєю роллю.

Ця конструкція не тільки розумна. Вона ефективна. Менше деталей. Менше тертя. Більше потужності на колеса.

Далі? Вихідний вал. Але це вже історія для наступного розділу.

Візуальний аналіз внутрішніх компонентів трансмісії розкриває складну мережу взаємопов’язаних деталей. Але, відкинувши анімацію, справжня магія полягає в тому, як ці частини блокуються разом, щоб змінювати крутний момент та швидкість. Простежимо шлях через кожну передачу, починаючи з початкової.

Перша передача

При включенні першої передачі перебирає навантаження малий сонячний шестерня. Турбіна гідротрансформатора обертає її за годинниковою стрілкою. Це змушує водилу планетарного механізму прагнути обертатись проти годинникової стрілки. Однак це неможливо. Одностороння муфта утримує її на місці, дозволяючи обертатися тільки в одному напрямку: за годинниковою стрілкою. Таким чином, навантаження лягає на кільцеву шестерню, яка стає вихідним елементом.

Математика тут проста, але оманлива. Малий сонячний gear має 30 зубів. Кільцева шестерня – 72. Стандартне рівняння планетарного механізму дає нам:

Передавальне число = -R/S = – 72/30 = -2,4:1

Негативне передаточне число передбачає, що вихідний вал обертається у протилежному напрямку вхідному. На практиці вихідний вал рухається в тому ж напрямку, що і двигун. Як? За рахунок хитрощів. Ця трансмісія використовує два набори планетарних шестерень. Перший набір взаємодіє з другим, а другий набір обертає кільцеву шестірню. Ця подвійна взаємодія повертає напрямок обертання до нормального.

Тим часом велика сонячна шестерня обертається вільно. Його муфта відключена, тому він обертається проти годинникової стрілки протилежно турбіні. Він просто слідує за іншими деталями.

Друга передача

Друга передача — це місце, де інженерна думка поводиться особливо гостро. Трансмісія не просто перемикає муфти; вона фактично перетворюється на два планетарні механізми, з’єднані в єдине ціле і мають загальну водилу планетарного механізму.

Ось схема роботи. Перший етап розглядає велику сонячну шестерню як кільцеву шестерню. Таким чином, у нас є три ключові елементи:
1. Вхід: Малий сонячний gears.
2. Нерухливий: Великий сонячний шестерня (утримується стрічковим гальмом).
3. Вихід: Водила планетарного механізму.

Застосуємо формулу для нерухомої кільцевої шестерні:

1 + R/S = 1 + 36/30 = 2,2:1

Водила планетарного механізму здійснює 2,2 обороти на кожний один оберт малої сонячної шестерні. Але на цьому ми не закінчуємо. Ця водила планетарного механізму тепер стає входом другого етапу.

На другому етапі:
* Вхід: Водила планетарного механізму (з першого етапу).
* Нерухливий: Великий сонячний шестерня (як і раніше утримується нерухомо).
* Вихід: Основна кільцева шестерня.

Передатна кількість цього етапу?

1/(1+S/R) = 1/(1+36/72) = 0,67:1

Перемножимо два етапи: 2,2 помножити на 0,67. Ми отримуємо підсумкове зниження швидкості 1,47:1. Це складовий механізм, але результат – плавна та ефективна передача для прискорення без ковтання двигуна.

Третя передача

У більшості автоматичних передач третя передача має передавальне число 1:1. Пряма передача Жодного множення, ніякого зниження. Просто пряма дорога від входу до виходу.

Щоб цього досягти, потрібно просто заблокувати будь-які два з трьох компонентів планетарного механізму разом. У цій конкретній конструкції хід простий. Увімкніть муфти, які жорстко пов’язують обидва сонячні шестерні безпосередньо з турбіною.

Якщо обидва сонячні шестерні обертаються в абсолютно однаковому напрямку, планетарні шестерні не мають вибору. Вони можуть обертатися друг щодо друга. Вони блокуються. Це блокує кільцеву шестерню щодо планет. Все обертається як одне ціле. 1:1. Просто. Ефективно.

Підвищена передача (Overdrive)

Підвищена передача означає, що вихідний вал обертається швидше за вхідний. Це збільшення швидкості, повна протилежність множенню моменту, що крутить.

Ця трансмісія виконує подвійну роботу під час включення підвищеної передачі. Вона поєднує передатне число підвищеної передачі з блокуванням гідротрансформатора. Пам’ятаєте про блокування? Вона обходить гідродинамічний зв’язок, передаючи потужність двигуна безпосередньо в трансмісію підвищення ефективності.

При включенні підвищеної передачі:
* Вал, прикріплений до корпусу гідротрансформатора, з’єднується через муфту з водою планетарного механізму.
* Малий сонячний шестерня обертається вільно.
* Велика сонячна шестерня утримується стрічкою підвищеної передачі.
* Турбіна ні до чого не підключена. Єдиний вхід йде від корпусу гідротрансформатора.

Подивіться на схему, де водила планетарний механізм є входом, сонячна шестерня зафіксована, а кільцева шестерня — виходом:

Передавальне число = 1/(1 + S/R) = 1/(1+36/72) = 0,67:1

Вихідний вал здійснює один оборот кожні 0,67 обороту двигуна. Виконайте обчислення. Якщо двигун працює на холостому ході при 2000 об/хв, вихідний вал обертається зі швидкістю 3000 об/хв.

Саме тому ви можете їхати шосе зі швидкістю 70 миль на годину, а тахометр показує комфортні низькі оберти. Двигун не працює на зношування. Трансмісія підвищує його оберти.

Задня передача

Задня передача виглядає дуже схожою на першу. Та сама схема, але інший провідний елемент. Замість того щоб малий сонячний шестерня рухався турбіною, навантаження бере на себе великий сонячний шестерня. Невелика сонячна шестерня обертається вільно в протилежному напрямку.

Водила планетарного механізму зафіксована на корпусі стрічковим гальмом задньої передачі. Вона не може рухатись.

Застосуємо рівняння з попередніх розділів. Результатом є передатне число трохи менше, ніж у першої передачі. Машина рухається заднім ходом з трохи меншим множенням моменту, що крутить, але цього достатньо, щоб вибратися з скрутного становища.

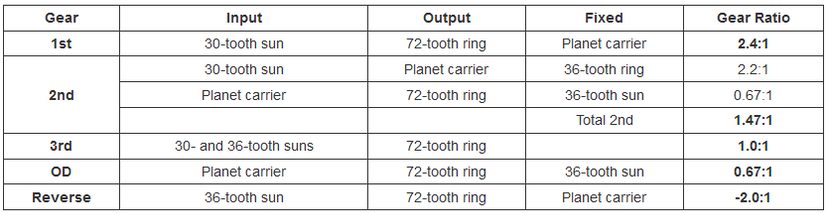

Передавальні числа

Ось і весь цикл. Чотири передні передачі та одна задня. Трансмісія перемикає їх, утримуючи певні елементи нерухомими і рухаючи інші, використовуючи універсальність планетарного механізму управління передачею потужності.

Ви, мабуть, задавалися питанням, як підключати та відключати різні вхідні вали. Це здійснюється за допомогою фрикційних муфт та стрічок, розташованих усередині трансмісії. У цьому розділі ми розглянемо, як вони працюють.

Фрикційні муфти та стрічки в автоматичній трансмісії

У попередньому розділі ми обговорювали, як трансмісія створює окремі передавальні числа. Наприклад, коли ми говорили про овердрайв (підвищену передачу), ми вказували:

У цій трансмісії при включеному овердрайві вал, прикріплений до корпусу гідротрансформатора (який болтами з’єднаний з маховиком двигуна), підключається до сателітного кардану через фрикційну муфту. Маленька сонячна шестерня обертається вільно, а велика сонячна шестерня утримується дома стрічкою овердрайву. До турбіни нічого не підключено; вхідний момент, що крутить, надходить тільки від корпусу гідротрансформатора.

Щоб трансмісія працювала, необхідно безліч з’єднань та роз’ємів за допомогою муфт та стрічок. Сателітний кардан з’єднаний із корпусом гідротрансформатора через муфту. Маленька сонячна шестерня відокремлена від турбіни муфтою, щоб вона могла обертатися вільно. Велику сонячну шестерню закріплено на корпусі за допомогою стрічки, щоб вона не могла обертатися. Кожне перемикання передачі запускає серію таких подій, що включають і вимикають різні муфти та стрічки. Розглянемо стрічку докладніше.

Стрічки

У цій трансмісії використовуються дві стрічки. Трансмісійні стрічки – це буквально сталеві стрічки, які охоплюють деталі трансмісії та кріпляться до корпусу. Вони використовуються разом із гідроциліндрами, розташованими в корпусі коробки передач.

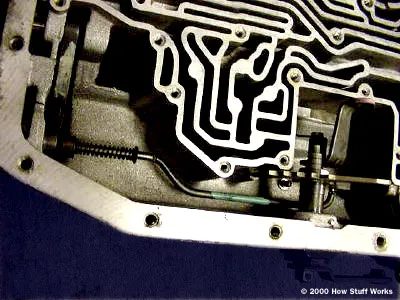

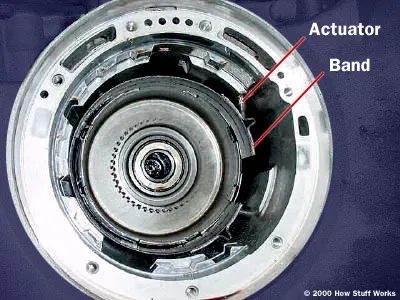

Механіка роботи гальмівних стрічок

Якщо зняти зубчасті передачі, залишаться лише «начинки» коробки передач. Зверніть увагу на корпус. На ньому видно одну з критично важливих гальмівних стрічок кріплення. Це не просто декоративний елемент. Це «м’яз».

Металевий стрижень безпосередньо з’єднаний із поршнем. Натискаєте на стрижень – поршень переміщається. Стрічка натягується. Цей простий ланцюжок реакцій запобігає обертанню певних валів. Бажаєте задню передачу? Створюєте тиск. Стрічка стискується. Машина їде назад. Потрібна знижена передача? Та ж стрічка. Інша послідовність перемикань.

Стрічка діє як гальмо та фіксує частину коробки передач у корпусі.

Тут нема комп’ютерів. Тільки гідравліка та сталь. Стрижень сприймає гідравлічний тиск і перетворює його на механічне зусилля. Поршень виконує основну роботу. Стрічка утримує деталі на місці. Що, якщо стрижень застрягне? Що, якщо поршень підтікатиме? Ви втратите цю передачу. Або задній хід. Уся система зупиниться.

Гідравлічний тиск – це “м’яз”, що забезпечує перемикання. Воно подається до циліндра через спеціальну систему клапанів і змушує поршні із зусиллям притискати фрикційні стрічки. Ця дія блокує частину трансмісії щодо корпусу, ефективно змінюючи шлях передачі потужності. Це механічне взаємодія, здійснюване з допомогою потоку рідини.

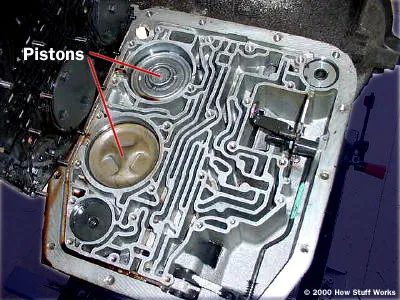

Муфти розповідають іншу історію. Вони складніші, ніж фрикційні стрічки. У цій трансмісії для управління процесом перемикання використовуються чотири різних пакети муфт. Кожна з них активується гідравлічною рідиною під тиском, яка надходить до поршня, розташованого безпосередньо у вузлі муфти.

Коли тиск падає, система повинна мати спосіб власного звільнення. Тут у гру вступають пружини. Вони забезпечують чисте відпускання муфти під час падіння гідравлічного тиску. Якщо ви подивіться на поршень і навколишній барабан муфти, то побачите на поверхні поршня ** гумове кільце ущільнювача **. Це невелика деталь, але має вирішальне значення. Саме це кільце ущільнювача замінюється, коли ваша трансмісія надходить у майстерню на обслуговування. Без нього відбуваються втрати тиску та прослизання при перемиканні.

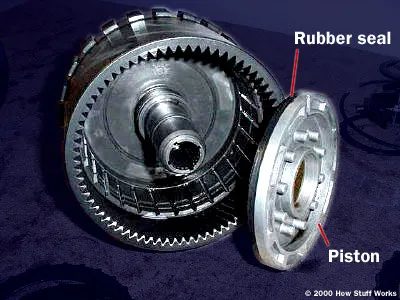

Чому гумові ущільнення важливі при капітальному ремонті

Можна подумати, що гумова прокладка це просто прокладка. В автоматичній трансмісії вона є утримувачем тиску. Коли трансмісія починає вібрувати або прослизати, внутрішні ущільнення часто стають першими підозрюваними. Згодом вони твердіють і втрачають здатність підтримувати гідравлічний тиск, необхідний блокування муфт.

Заміна потрібна не лише для усунення витоку. Йдеться про відновлення точної тертя поверхні, з якою мають стикатися фрикційні диски муфти. При розбиранні трансмісії для капітального ремонту ви встановлюєте не тільки нові фрикційні диски. Ви відновлюєте цілісність гідравлічного кола. Кільце ущільнювача поршня гарантує, що зусилля від розподільного корпусу дійсно досягає пакета муфт, а не просочується повз стінку поршня.

Прихована вартість зносу

Простота руху поршня в барабані легко випустити з уваги. Але це перемикання – все. Зруйноване ущільнення, зношена пружина і весь ланцюг подій руйнується. Стрічки можуть, як і раніше, блокуватися, але муфти — ні. Потужність втрачається через прослизання.

Саме тому капітальний ремонт потребує таких трудовитрат. Йдеться не лише про очищення деталей. Необхідно замінювати кожну деталь, яка пройшла через тисячі циклів нагріву, тиску та тертя. Гумове кільце ущільнювача на цьому поршні — лише одна частина набагато складнішої головоломки. Якщо пропустити його заміну, трансмісія вийде з ладу знову. Якщо приділити їй належну увагу, вона може прослужити ще сто тисяч миль. А може й ні. Дорога для таких вузлів непроста.

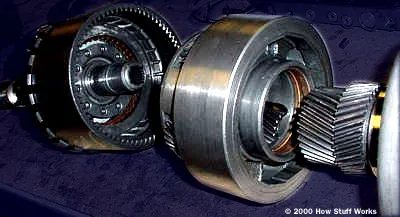

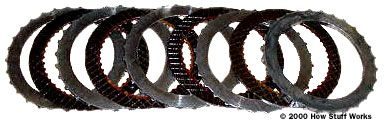

Пакет зчеплення: тертя зустрічається зі сталлю

Пакет зчеплення складається з шарів фрикційного матеріалу, що чергуються, і сталевих пластин. Усередині фрикційні пластини зчіплюються одна з одною, блокуючись в одному з шестерних механізмів. Зовні сталеві пластини фіксуються у корпусі перемикання. Така сендвіч-подібна конструкція передає потужність за рахунок тертя.

Ці компоненти є витратними матеріалами та зношуються в процесі експлуатації. При капітальному ремонті трансмісії їх потрібно замінювати. Нові пластини гарантують надійну роботу та довговічність. Ігнорування цього кроку призведе до прослизання та можливого виходу з ладу.

Тиск у муфтах – це не випадковість. Воно передається внутрішніми каналами, вбудованим безпосередньо у вали коробки передач. Гідравлічна система діє як “мозок”, за частку секунди визначаючи, які саме муфти та стрічки необхідно активувати, щоб забезпечити стабільну передачу потужності.

Логіка положення паркування

Переведення в положення паркування видається тривіальним завданням. Потрібно просто заблокувати коробку передач, щоб колеса не оберталися. Однак технічні вимоги, які стоять за цим простим рухом важеля, виявляються напрочуд складними.

Розглянемо фізику процесу. По-перше, система повинна або розблоковуватися, або надійно фіксуватись, коли автомобіль знаходиться на схилі. Вся вага транспортного тиску на механізм блокування. Він не повинен прослизати.

По-друге, виникає проблема вирівнювання. Важіль перемикання передач рідко збігається із селектором режимів ідеально щоразу. Навіть за наявності невеликих відхилень у позиціонуванні механізм повинен включатися надійно.

По-третє, важіль повинен залишатися у зафіксованому положенні після блокування. Повинно існувати щось, що запобігає його випадковому підняттю і ненавмисному виключенню. Вібрація від дороги або удар по центральній консолі не повинні розблоковувати автомобіль.

Механізм, що адаптується до всіх цих обмежень, виявляється напрочуд елегантним. Перш ніж розумітися на тому, як він працює насправді, корисно зрозуміти окремі компоненти, які до нього входять.

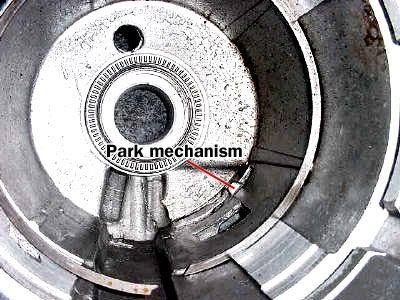

Як гальмо стоянки утримує автомобіль на місці

Гальмо стоянки не просто натягує троси; він безпосередньо впливає коробку передач. Він зачіплює зуби вихідного валу, запобігаючи скоченню автомобіля. Це спеціальна частина трансмісії, яка з’єднується із карданним валом. Якщо гальмо стоянки заблоковане, ця частина не може обертатися. А якщо ця частина не може обертатись, автомобіль не може рухатися. Це механічне блокування. Просто. Ефективно. Для зупинки автомобіля від скочування з пагорба не потрібна електроніка.

Як конічні механізми паркувального гальма полегшують подолання ухилів

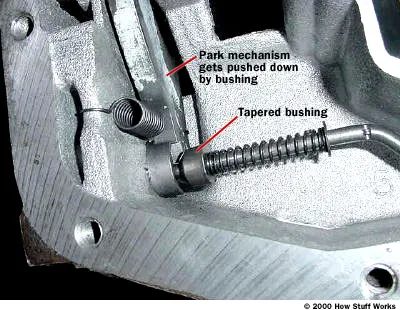

Уважно розгляньте вузол паркувального гальма в корпусі диференціала. Ви помітите паркувальний замок – невелику металеву скобу, яка фіксує шестірні у певному положенні. Це не просто пласка пластина. У неї є конічні бічні поверхні, трохи нахилені, щоб спрямовувати її рух вперед і назад.

Така конструкція вирішує найпоширенішу проблему. Паркування на крутому ухилі створює величезне навантаження на трансмісію. Вага автомобіля прагне скотитися, але гальма утримують його на місці. Це створює силу заклинювання. Якби клямка була плоскою і жорсткою, вона щільно прилягала б до зубів шестірні. Звільнити її згодом? Часто для цього доводиться піднімати задні колеса або докладати значних зусиль до карданного валу.

Конусність змінює фізику процесу. При відпусканні гальма похильна поверхня діє трамплін. Гравітація та власна вага автомобіля допомагають виштовхнути механізм із заблокованого положення. Сила, що виникає через положення автомобіля, фактично сприяє звільненню замка. Більше ніяких зусиль, щоб віджати ручне гальмо, що заклинило. Це просте геометричне рішення полегшує роботу важеля перемикання передач і зберігає ваші нерви.

Фізичний зв’язок між вашим важелем перемикання і коробкою передач є простим, але важливим зв’язком. Вона з’єднана з тросом, який перетворює ваші ручні рухи на механічні. Коли ви переміщаєте важіль у положення “Парковка” (Park), цей стрижень притискає пружину до маленької конічної втулки.

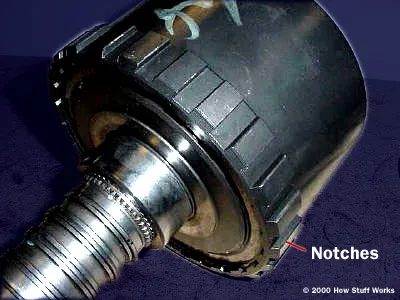

Ось у чому річ: механізм блокується лише тоді, коли він збігається з виїмкою на вихідному валу. Якщо автомобіль зупинено на невеликому ухилі або шестерні злегка зміщені, конічна втулка вдариться об «вищу точку» шестерні. Пружина стискається, але важіль не фіксується. Ось чому ваш автомобіль може трохи зрушити вперед або назад на кілька дюймів після того, як ви поставили його на паркування і відпустили гальмо. Це несправність. Автомобіль повинен прокотитися достатньо, щоб зуби збіглися, і паркувальний песик врешті-решт потрапить у виїмку.

Після вирівнювання ця втулка тримає важіль на місці. Вона утримує коробку передач у положенні паркування, навіть якщо ви знаходитесь на крутому схилі. Без цього механічного упору сила тяжкості вивела б автомобіль із передачі.

Автоматична коробка передач: гідравліка, насоси та регулятор

Гідравліка

Автоматична коробка робить набагато більше, ніж ви думаєте. Це не просто перемикач; це складний гідравлічний комп’ютер, який керує передачею потужності. Розглянемо ці явища, з якими ви стикаєтесь щодня:

Завдяки чотириступінчастій коробці передач з овердрайвом (Overdrive) система автоматично вибирає передачу залежно від швидкості та положення дросельної заслінки.
Плавне прискорення викликає перемикання на нижчих швидкостях. Якщо ви сильно натиснете на педаль газу, коробка передач довше утримуватиме поточну передачу.
Натискання на педаль газу викликає негайне перемикання на знижену передачу на один щабель нижче.
Переміщення селекторного важеля в нижчу передачу (наприклад, 2 або 3) викликає перемикання на знижену передачу лише в тому випадку, якщо швидкість автомобіля дозволяє це зробити. Якщо ви їдете занадто швидко для цієї передачі, коробка буде чекати. Вона не примусово переключатиметься на знижену передачу, поки автомобіль природно не сповільниться.
Якщо ви заблокуєте важіль перемикання на другій передачі, коробка залишиться на другій передачі. Вона не перемикатиметься ні на підвищену, ні на знижену передачу, поки ви не перемістите важіль.

Ця логіка контролюється гідравлічною системою управління. Ви, мабуть, бачили металевий блок, який спрямовує рідину до всіх цих компонентів. По суті, це “мозок” автоматичної коробки. Канали, відлиті у металевому корпусі, набагато ефективніше, ніж використання зовнішніх труб. Без цих внутрішніх каналів коробка передач була б заплутаний клубок гумових трубок.

Ми повинні розглянути ключові компоненти цієї гідравлічної системи, щоб зрозуміти, як вони працюють разом.

Гідравлічне ядро: Шестеренні насоси

Подивіться під корпус трансмісії, і ви знайдете шестеренний насос автоматичної коробки передач. Це механічний двигун, що забезпечує гідравлічний тиск, зазвичай встановлений безпосередньо на картері.

Його завдання просте, але невблаганне. Він засмоктує рідину з піддону – резервуара, розташованого в нижній частині, – і нагнітає її у «вени» системи. Ця рідина під тиском не залишається на місці. Вона надходить у гідротрансформатор, змащує та активує передачу потужності двигуна. Також вона прямує в радіатор охолодження, запобігаючи перегріву та «перегоранню» трансмісії під навантаженням.

Без цього постійного потоку вся система руйнується. Насосу однаково, чи перебуваєте ви в положенні «Парковка» або на третій передачі. Він працює, поки працює двигун. Ось тому рівень рідини має таке критичне значення. Низький рівень рідини означає, що насос засмоктує повітря. Повітря стискується. Тиск падає. Перемикання стають неточними, потім жорсткими і повністю зникають.

Конструкція проста: шестірні взаємодіють одна з одною. Рідина захоплюється та виштовхується. Але це також найуразливіша частина. Коли ущільнення виходить із ладу чи шестерні зношуються, втрачається як тиск. Ви втрачаєте контроль. А в автоматичній трансмісії це означає, що ви залишаєтеся на нейтральній передачі, сподіваючись, що евакуатор знайде вас до того, як акумулятор сяде.

Деякі сучасні конструкції використовують насоси змінної продуктивності задля економії палива. Вони знижують подачу, коли високий тиск не потрібний. Але основний принцип залишається незмінним: засмоктування. Нагнітання. Циркуляція. Збій і трансмісія перестає бути пристроєм передачі потужності. Вона перетворюється на вантаж.

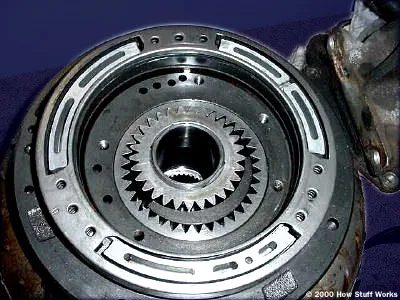

Внутрішня шестерня насоса безпосередньо прикріплена болтами до корпусу гідротрансформатора, тому обертається з частотою обертання двигуна. При обертанні шестерні захоплюють рідину з одного боку напівмісяцеподібного корпусу і нагнітають їх у гідравлічну систему з іншого боку. Зовнішня шестерня, що приводиться в обертання внутрішньої, сприяє переміщенню цього потоку, проте фактичне завдання вимірювання швидкості автомобіля покладено на інший компонент.

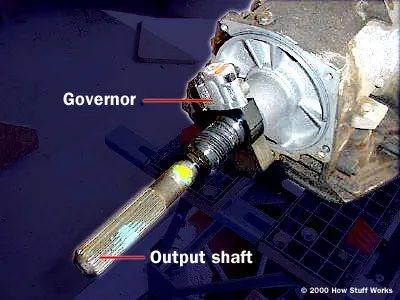

Роль регулятора швидкості

Регулятор швидкості автоматичної коробки передач – це механічний клапан, який відповідає за індикацію поточної швидкості роботи трансмісії. Він встановлений на вихідному валу і обертається швидше в міру розгону автомобіля. Усередині нього знаходиться клапан із пружиною, що реагує на це обертання. Чим швидше обертається вал, тим сильніша відцентрова сила тисне на пружину і сильніше відкриває клапан. Рідина від насоса надходить вихідним валом до цього клапана.

Така конструкція створює пряму залежність між швидкістю та тиском. Вища швидкість автомобіля змушує регулятор обертатися швидше, відкриваючи клапан сильніше та пропускаючи більший тиск рідини. Цей сигнал тиску визначає момент перемикання передач у трансмісії.

Регулятор перетворює механічну швидкість на гідравлічний тиск і надає трансмісії інформацію, необхідну для автоматичного перемикання передач.

Цей механізм є суто механічним. Електроніка тут не бере участі. Тільки пружини, клапани та тиск рідини, що реагує на відцентрову силу. Це елегантне, хоч і дещо застаріле вирішення проблеми визначення швидкості автомобіля. Сучасні трансмісії значною мірою замінили його електронними датчиками, але цей принцип залишається ключовим поняттям конструкції автоматичних коробок передач. Чому від нього відмовились? В основному заради точності, а також тому, що комп’ютери можуть одночасно зчитувати безліч вхідних даних, а не лише обертання вихідного валу. Але для тих, хто підтримує роботу старих автомобілів, розуміння принципів роботи регулятора є ключем до діагностики проблем із перемиканням передач. Якщо перемикання відбуваються різко або із затримкою, причиною може бути регулятор. Або блок клапанів. Або сама рідина. Рідко винна лише одна деталь. Але знання того, як працює регулятор, допомагає звузити коло пошуку несправності.

Як автоматичні коробки передач визначають навантаження на двигун

Якість перемикання передач – це не магія. Це гідравлічна система, що реагує на закони фізики. Коробці передач потрібно знати лише одне: наскільки сильно працює двигун. Для обробки цих даних використовуються два основні методи.

У деяких більш старих чи простих моделях використовується прямий дросель, з’єднаний з педаллю газу тросом. Натискаєте на педаль. Трос натягується. Тиск зростає. Просто. Лінійно.

Інші системи використовують вакуумний регулятор. Ця мембрана виявляє розрідження у впускному колекторі. При високих навантаженнях розрідження падає. Регулятор перетворює цю зміну на гідравлічний тиск і тисне на дросель. У будь-якому випадку мета одна: повідомити коробку передач, коли перемикати передачі, виходячи з положення дросельної заслінки.

Роль ручного клапана

Ручний клапан — це зв’язок із вашим селектором. Він чисто механічний. Переміщаєте важіль у положення “D”, “3” або “L”, і клапан фізично керує рідиною. Він блокує певні контури. Вибираєте третю передачу? Контур овердрайву розімкнуто. Овердрайву немає. Вибираєте низьку передачу? Високі передачі залишаються пасивними. Це жорстке обмеження, встановлене водієм.

Клапани перемикання: особи, які приймають рішення

Всередині клапанної коробки перемикальні клапани виконують основну роботу. Вони направляють рідину до фрикціонів і стрічкових гальм. Кожна пара передач має свій клапан. Клапан перемикання 1-2 управляє перемиканням із першої передачі на другу. 2-3 робить наступний крок.

Ці клапани перебувають у перетягуванні. З іншого боку, рідина регулятора швидкості тисне в одному напрямку. Регулятор обертається разом із вихідним валом. Швидкість утворює тиск. З іншого боку, дросельний клапан давить назад. Навантаження створює опір.

Насос створює обидва ці тиски. Клапан перемикання переміщається лише тоді, коли тиск регулятора перевищує опір дроселя.

Чому точки перемикання змінюються

Прискорення має значення.

Їдьте акуратно. Тиск дроселя низький. Тиск регулятора, який швидко наростає, перемагає зарано. Перемикання відбувається на меншій швидкості. Плавно.

Натисніть на педаль. Тиск дроселя досягає піку. Регулятору доводиться працювати важче, щоб перемістити клапан. Автомобіль повинен рухатися швидше перед перемиканням. Ви довше утримуєте передачу. Ви отримуєте більше потужності. Саме тому перемикання здаються агресивними за повного відкриття дроселя — вони затримані за конструкцією.

Кожен клапан реагує на певний діапазон тиску. У міру збільшення швидкості клапан 2-3 бере керування на себе. Клапан 1-2 закривається. Клапан 3-4 (або овердрайв) чекає на свою чергу. Це серія гідравлічних розв’язків.

Електронне перемикання передач

Цей механічний танець працює добре. Він передбачуваний. Але він має межі. Розрідження змінюється із висотою над рівнем моря. Троси розтягуються. Регулятори протікають. Система покладається на недосконалі датчики.

На сцену виходять електроніка. Сучасні коробки не покладаються на троси або вакуум. Вони довіряють цим.

Сучасні «автомати» є гібридом аналогової «начинки» і цифрового «мозку». У специфікаціях ви можете зустріти напис “з електронним керуванням”, але не думайте, що гідравліка зникла. Вона, як і раніше, присутня. Гальмівні стрічки та фрикціони, як і раніше, приводяться в дію тиском рідини. У чому різниця? Електричні соленоїди тепер керують гідравлічними контурами. Ця заміна спрощує трубопроводи всередині корпусу коробки передач і відкриває можливості для систем керування, з якими не впорається чисто механічний розподільчий клапан.

Якщо більш старі системи покладалися на базові вакуумні приводи та механічні тяги, нове покоління відстежує набагато більше даних. Так, воно, як і раніше, контролює швидкість автомобіля і положення дросельної заслінки. Але тепер воно також відстежує обороти двигуна, натискання на педаль гальма і навіть може взаємодіяти з антиблокувальною системою гальм (ABS). Ці дані надходять у складні алгоритми. Багато хто з них використовує нечітку логіку — підхід до програмування, який імітує людське мислення, а не покладається на жорсткі бінарні правила для прийняття рішень про перемикання передач.

Більш розумне перемикання передач для безпеки та ефективності

Ця інтелектуальна система дозволяє коробці реагувати на дорожні умови так, що це здається майже інстинктивним. Йдеться не лише про те, щоб дістатися з точки А до точки Б. Йдеться також про збереження ресурсів механізму та управління зчепленням з дорогою.

Компенсація спуску з гори: Система виявляє круті спуски та автоматично перемикається на знижену передачу. Це використовує гальмування двигуном підтримки швидкості, знижуючи знос гальмівних колодок.
Керування на слизькому покритті: Якщо датчики виявляють пробуксування коліс при гальмуванні, коробка передач може переключитися на підвищену передачу. Це знижує крутний момент гальмування двигуном, допомагаючи запобігти втраті контролю.
Блокування перемикання на підвищену передачу в повороті: На звивистих дорогах коробка може блокувати перемикання на підвищену передачу (овердрайв). Це тримає двигун у зоні максимальної потужності, готовий до прискорення на виході з повороту без затримок, пов’язаних із перемиканням на знижену передачу.

Розглянемо сценарій із звивистою гірською дорогою. Ви під’їжджаєте до серпантину. На прямих ділянках відбувається перемикання на другу передачу збільшення крутного моменту. Ви входите у поворот. Ви відпускаєте педаль газу. Базова автоматична коробка може інтерпретувати це як сигнал для перемикання на третю передачу або навіть на овердрайв. Потім, коли ви натискаєте газ на виході з повороту, їй доводиться знову перемикатися на знижену передачу. Це ривки. Це неефективно. В автомобілі з механічною коробкою передач ви просто утримували поточну передачу.

Просунуті електронні блоки можуть навчатися на цьому патерні. Після проходження кількох поворотів без перемикання передач контролер розпізнає контекст. Він пригнічує логіку перемикання на підвищену передачу, утримуючи вас на оптимальній передачі для прискорення, доки дорога знову не випрямиться. Це непомітно, але різниця у керованості відчутна.

Часті питання про автоматичну коробку передач

У чому основна відмінність автоматичної коробки від механічної?
Дві ключові відмінності. По-перше, відсутня педаль зчеплення. По-друге, відсутній ручний важіль вибору передач. Після переведення селектора в положення “Drive” (Драйв) система самостійно керує всіма перемиканнями передач.

Яка основна функція автоматичної коробки передач?
Її завдання – підтримувати роботу двигуна в найбільш ефективному діапазоні обертів, забезпечуючи при цьому широкий діапазон вихідних швидкостей коліс.

Коли автоматичні коробки стали стандартом у США?
За даними компанії Sixt, автоматичні коробки стали домінуючим вибором на ринку США в кінці 1980-х років.

Як насправді працює автоматична коробка передач?
Згідно з Driving.ca, ці системи використовують датчики для визначення моменту перемикання та виконання зміни передач за допомогою внутрішнього тиску олії.

Які компоненти знаходяться всередині автоматичної коробки передач?
Внутрішній механізм зазвичай включає планетарний ряд, набір гальмівних стрічок, три мокрі фрикційні муфти, гідравлічну систему управління і великий шестерний насос.
